Vista sezione su P.L.
Misure: larghezza = 6 cm;
profondità = 7 cm; altezza anteriore
= 2 cm; altezza posteriore = 4 cm.
8
Vista sezione su P.V.
Misure: altezza = 7 cm; profondità
= 5 cm; larghezza = 5 cm; raggio di
curvatura dell’incavo = 2 cm.
7
P.V.
L.T.
P.O.
P.L.
P.V.
L.T.
P.O.
P.L.
A
A
A
A
A
A
A
A
I PIANI DI SEZIONE
Come abbiamo visto le sezioni sono un metodo
usato grafico per dare una descrizione più com-
pleta di oggetti. Non sempre però è conveniente
sezionare l’oggetto da descrivere con piani di
sezione orizzontali o verticali, cioè paralleli a
P.O. o P.V.
In alcuni casi, infatti, è più utile sezionare solo al-
cune parti dell’oggetto in modo da rendere visibili
le caratteristiche esterne pur mostrando alcuni
particolari interni. Per fare questo si ricorre a piani
di sezione con diverse dimensioni e inclinazioni.
B
B'
1) Piani di sezione sfalsati, (linea BB' in pianta),
che permettono di vedere particolari costruttivi.
2) La pianta è una sezione orizzontale nella parte
bassa delle pareti di un edificio per mostrare

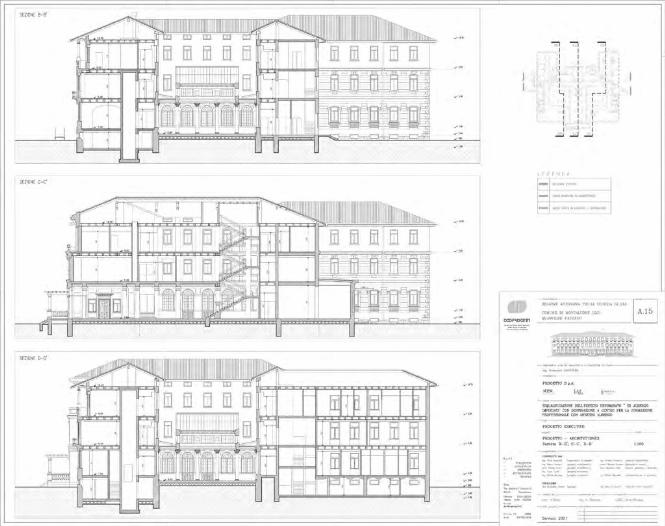

la disposizione dei locali. 3) Tre sezioni visibili
in pianta con piani paralleli sfalsati, mostrano i
vari ambienti e le strutture per riqualificare l’ex
Albergo Impiegati (Monfalcone) a centro per la

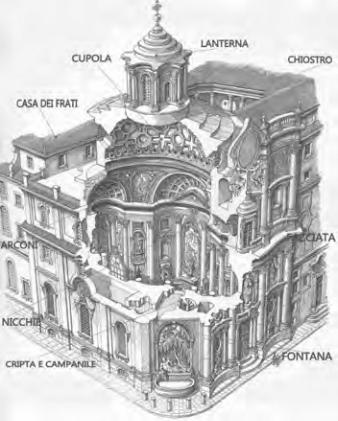

Formazione Professionale con alloggi. 4) Sezione
con piani di sezione in varie inclinazioni che
lasciano vedere l’interno della chiesa di San
Carlo alle quattro fontane del Borromini.
2
3
4
1
